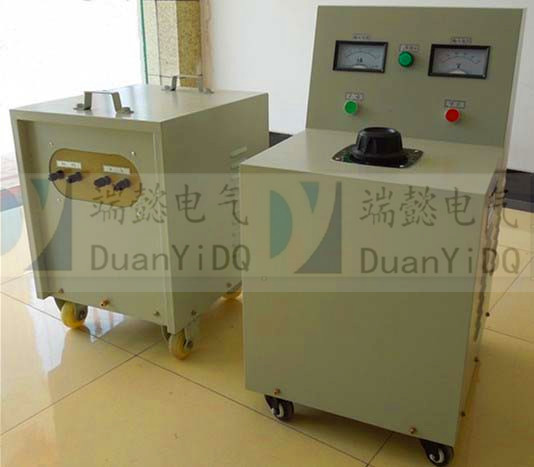

【端懿電氣】500A/1000A程控大電流發生器
500A/1000A程控大電流發生器采用數控技術，抗干擾能力強，和上一代升流器相比，由于采用低功耗、大容量的自藕調壓器和高導磁率鐵芯制作的變流器，具有輸出功率大，體積小，重量輕等優點。大電流發生器主要用于一次母線保護及各種電流互感器的變比等測試項目，被廣泛用于電力、鐵路、石化、冶金和礦山等企業的科研、生產和電氣試驗現場。
全自動大電流發生器工作原理:
1、儀器測量線路包括一路電流測量回路和一路電流測量回路。（可按要求增加電壓測試）可擴展伏安特性功能。
2、電流測量回路包括微電流零阻抗CT、程控放大電路和采樣電路。
3、電壓測量回路包括PT隔離信號采集電路，程控放大電路和采樣電路。
4、由16位單片機運用計算機數字化實時采集方法，通過測量電壓信號幅值，根據電壓比例關系，可推算出高壓測電壓值，通過測量電壓信號幅值與設定電壓值進行比較實現自動計時的功能，根據電流比例關系，可計算出設備輸出的電流大小，通過測量電流／電壓信號幅值與設定值進行比較實現過流保護的功能
產品特點：
1、采用美觀大方的PVC面板
2、直接顯示一次電流、二次電流的測試值，便于試驗觀察及記錄。
3、測量精度高 0.2級
4、功率大、體積小、帶負載能力強
5、體積小、重量輕，體積只有同類產品的30%～70%，攜帶十分方便。
6、電壓電流六位半液晶顯示，顯示精度更高，實驗結果更準確
7、128*64點陣液晶顯示，顯示數據更直觀，讀數更快捷
8、儀表顯示鎖定功能，特別針對于互感器變比實驗時能夠更準確更快捷的讀數
9、232通訊功能，實驗結果可直接上傳或用U盤存儲代替手動記錄
10、極性測量，互感器極性自動測量，無需單獨實驗
11、新增自鎖功能
12、變比自動檢測功能
500A/1000A程控大電流發生器技術參數：
1、環境組別：屬GB6587.1-86《電子測量儀器環境試驗總綱》中的Ⅲ組儀器（即可在室外環境使用）。
2、輸入電壓： AC220V ±10%
3、功 率：3KVA
4、輸出電流： AC 0～500A/0-1000A 無級可調、面板帶數顯電流表
5、輸出電壓： 5V
6、輸出波形：輸出電流是標準正弦波，毛刺微小，優于電力系統要求指標標準，紋波系數小于 0.3%。標準正弦波。
7、測量精度：（采用0.2S級材料）實際在0.3左右；各電流均可平滑平穩連續可調，精度高
8、于0.5級.電流電壓表顯示為真有效數值，精度高、穩定度高。
9、輸出電流方式：真有效值連續可調；
10、電流穩定度：0.2%
11、結構形式: 一體
12、接線方式：根據要求
13、電流穩定度：0.2%；
14、保護設置：過流、過壓；
